File per stampa 3D: guida completa ai formati e all’ottimizzazione

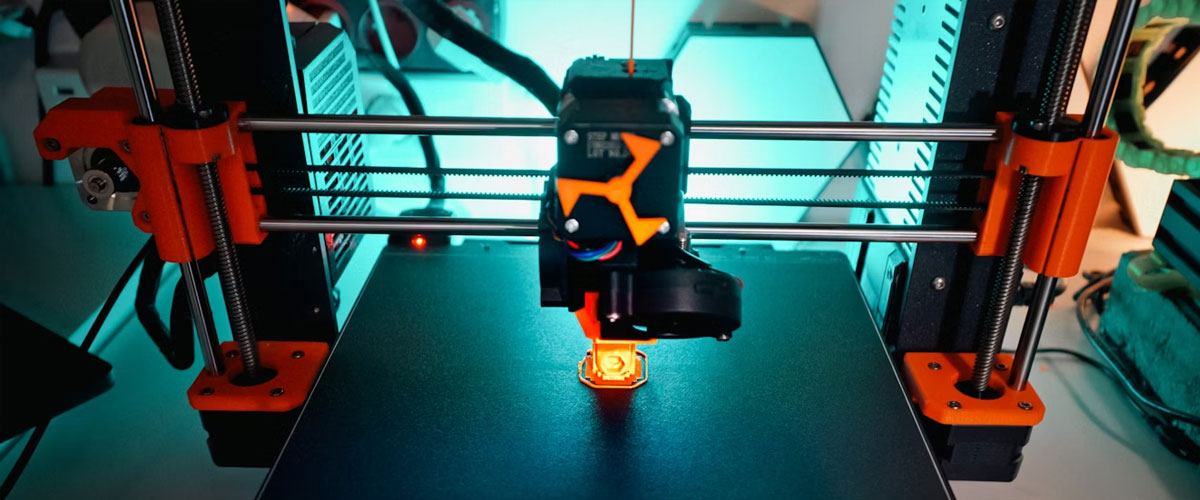

I file per stampa 3D rappresentano il ponte essenziale tra l’idea creativa e l’oggetto fisico, traducendo modelli digitali in istruzioni comprensibili per le stampanti 3D. A differenza dei file di immagine tradizionali, che si limitano a rappresentare superfici bidimensionali, i file per stampa 3D contengono informazioni complete sulla geometria tridimensionale dell’oggetto, permettendo di materializzare virtualmente qualsiasi forma concepibile.

SHIN Software è specializzata in configuratori 3D di prodotti

Cos’è un file per stampa 3D?

Nel cuore di ogni file per stampa 3D troviamo una rappresentazione matematica dell’oggetto che desideriamo creare. Immagina di voler descrivere una sfera a qualcuno che non può vederla: dovresti specificarne la posizione nello spazio, il raggio, e possibilmente altre caratteristiche come il colore o la texture. I file 3D fanno esattamente questo, ma con un livello di precisione matematica che permette di riprodurre forme ben più complesse di una semplice sfera.

La maggior parte dei file per stampa 3D utilizza un approccio basato su mesh poligonali. Pensa a una rete di triangoli o poligoni che avvolge la superficie dell’oggetto, come se lo ricoprissi con piccole piastrelle. Più piccole sono queste “piastrelle” (i poligoni), più fedele sarà la rappresentazione dell’oggetto reale, ma anche maggiore sarà la dimensione del file e la potenza di calcolo necessaria per elaborarlo.

Quando inviamo un file a una stampante 3D, questo attraversa un processo chiamato “slicing” (affettamento). Il software di slicing divide il modello 3D in sottili strati orizzontali – le “fette” – che corrispondono ai passaggi che la stampante dovrà eseguire per costruire l’oggetto, strato dopo strato. Questo processo trasforma il file 3D originale in un codice di istruzioni (spesso chiamato G-code) che dice alla stampante esattamente dove depositare il materiale, a quale temperatura, con quale velocità, e molti altri parametri.

Caratteristiche essenziali di un file per stampa 3D

La qualità di un file per stampa 3D dipende da diversi fattori cruciali:

Impermeabilità (watertight): la mesh deve essere completamente chiusa, senza fori o aperture, come un palloncino che può contenere acqua senza perdite.
Manifold: ogni spigolo della mesh deve connettere esattamente due facce, creando una struttura matematicamente coerente.
Normali coerenti: le “normali” sono vettori perpendicolari alle facce che indicano quale lato è esterno e quale interno. Devono puntare tutte nella direzione corretta.
Risoluzione appropriata: una mesh troppo grossolana non catturerà i dettagli, mentre una troppo fine potrebbe creare file enormi e difficili da elaborare.

Impermeabilità (watertight): la mesh deve essere completamente chiusa, senza fori o aperture, come un palloncino che può contenere acqua senza perdite.
Manifold: ogni spigolo della mesh deve connettere esattamente due facce, creando una struttura matematicamente coerente.
Normali coerenti: le “normali” sono vettori perpendicolari alle facce che indicano quale lato è esterno e quale interno. Devono puntare tutte nella direzione corretta.
Risoluzione appropriata: una mesh troppo grossolana non catturerà i dettagli, mentre una troppo fine potrebbe creare file enormi e difficili da elaborare.

Principali formati di file per la stampa 3D

Il panorama dei formati file per stampa 3D è variegato, con opzioni che si sono evolute nel tempo per rispondere a esigenze sempre più sofisticate. Conoscere le caratteristiche di ciascun formato è essenziale per scegliere quello più adatto al proprio progetto.

Formato STL

Il file STL per stampa 3D rappresenta lo standard de facto nel settore, ed è supportato virtualmente da qualsiasi stampante 3D sul mercato. Sviluppato negli anni ’80 per la stereolitografia (da cui l’acronimo STL), questo formato descrive solo la geometria superficiale di un oggetto tridimensionale, senza informazioni su colore, texture o proprietà dei materiali.

Esistono due varianti del formato STL:

STL binario: Più compatto e quindi con file di dimensioni ridotte, ideale per modelli complessi.
STL ASCII: Leggibile dall’uomo (puoi aprirlo con un semplice editor di testo), ma genera file più grandi.

Nonostante la sua popolarità, il formato STL presenta alcune limitazioni significative:

Non supporta colori o texture
Non include informazioni sui materiali
Non gestisce metadati come unità di misura o autore
Può generare file molto grandi per modelli complessi
Non ha un meccanismo integrato per rilevare e correggere errori nella mesh

Quando si prepara un file STL per stampa 3D, è essenziale verificare che la mesh sia “watertight” (impermeabile), cioè completamente chiusa senza fori o gap tra i triangoli. Inoltre, lo spessore delle pareti deve essere adeguato alla tecnologia di stampa utilizzata, generalmente non inferiore a 0.8-1mm per la maggior parte delle stampanti FDM (Fused Deposition Modeling).

Formato OBJ

A differenza dello STL, il file OBJ può includere informazioni sui colori e le texture, permettendo di preservare l’aspetto visivo dell’oggetto oltre alla sua geometria. È come passare dal disegno in bianco e nero all’acquerello: stessa forma, ma con l’aggiunta di colore e texture.

Il formato OBJ supporta sia facce triangolari che poligonali, offrendo maggiore flessibilità nella rappresentazione delle superfici. Inoltre, può essere accompagnato da un file MTL (Material Template Library) che definisce le proprietà dei materiali come colore, riflettività, trasparenza e texture.

I vantaggi del formato OBJ includono:

Supporto per colori e texture
Maggiore precisione nella rappresentazione delle superfici curve
Compatibilità con numerosi software di modellazione e stampa 3D
Possibilità di includere informazioni sui materiali

Tuttavia, non tutti i software di slicing supportano completamente le funzionalità avanzate del formato OBJ, e alcuni potrebbero ignorare le informazioni sui colori e i materiali. Quando si utilizza un file OBJ per la stampa 3D, è importante verificare la compatibilità con il proprio workflow specifico.

Formati avanzati (AMF, 3MF)

Con l’evoluzione della stampa 3D, sono emersi formati più sofisticati progettati specificamente per superare le limitazioni dei formati tradizionali.

Il formato AMF (Additive Manufacturing File) è stato sviluppato come standard ufficiale ISO/ASTM per rispondere alle limitazioni dello STL. Questo formato supporta:

Colori e materiali multipli
Strutture reticolari e interne
Curvature rappresentate matematicamente (non solo triangoli)
Metadati come unità di misura, autore e copyright
Compressione integrata per ridurre le dimensioni dei file

Immagina AMF come una versione potenziata dello STL, che non solo descrive la forma dell’oggetto, ma anche come dovrebbe apparire e di cosa dovrebbe essere fatto.

Il formato 3MF (3D Manufacturing Format), sostenuto da un consorzio che include Microsoft, Autodesk, HP e altri giganti del settore, rappresenta un ulteriore passo avanti. Oltre alle funzionalità offerte da AMF, 3MF aggiunge:

Supporto nativo nei sistemi operativi Windows
Definizione delle strutture di supporto per la stampa
Informazioni sul posizionamento e l’orientamento degli oggetti
Estensibilità per tecnologie future

3MF è stato progettato pensando all’intero ecosistema della stampa 3D, dalla modellazione alla produzione, garantendo che tutte le informazioni necessarie siano preservate attraverso i vari passaggi del workflow.

Nonostante i loro evidenti vantaggi, AMF e 3MF non hanno ancora completamente soppiantato lo STL, principalmente a causa dell’inerzia del mercato e della vasta base installata di software e hardware che supporta il formato legacy. Tuttavia, la loro adozione sta crescendo, specialmente in ambiti professionali e industriali dove le funzionalità avanzate giustificano la transizione.

Altri formati rilevanti (STEP, IGES, ecc.)

Oltre ai formati specifici per la stampa 3D, esistono numerosi formati CAD nativi che possono essere utilizzati nel workflow di produzione additiva:

STEP e IGES: Formati standard per lo scambio di dati CAD, che preservano informazioni parametriche e di progettazione.
VRML/X3D: Utilizzati principalmente per la stampa a colori, supportano informazioni dettagliate su colori e texture.
FBX e DAE (Collada): Comuni nell’industria dell’animazione e dei videogiochi, possono essere adattati per la stampa 3D.
PLY: Sviluppato per memorizzare dati da scanner 3D, supporta proprietà come colore e trasparenza.

La scelta tra i diversi formati file per stampa 3D dipende dalle specifiche esigenze del progetto, dal software utilizzato e dalle capacità della stampante 3D. In molti casi, potrebbe essere necessario convertire i file da un formato all’altro, un processo che può introdurre errori o perdita di informazioni se non eseguito correttamente.

Preparazione dei file per la stampa 3D

La corretta preparazione dei file per stampa 3D è fondamentale quanto la scelta del formato. Un file perfettamente formattato ma mal preparato produrrà comunque risultati deludenti o fallimenti di stampa.

Modellazione e design iniziale

Il viaggio verso un oggetto stampato in 3D inizia con la modellazione. Questo processo può essere affrontato con diversi approcci, a seconda delle tue competenze e degli strumenti a disposizione:

Software CAD professionali: Programmi come SolidWorks, Fusion 360 o Rhinoceros offrono precisione e controllo parametrico, ideali per progetti tecnici e funzionali.
Software di modellazione creativa: Blender, Maya o ZBrush permettono maggiore libertà creativa, perfetti per forme organiche e artistiche.
Software per principianti: TinkerCAD o SketchUp offrono un’interfaccia semplificata, accessibile anche a chi muove i primi passi.
Scanner 3D: Permettono di catturare oggetti fisici esistenti e convertirli in modelli digitali.

Durante la fase di design, è cruciale considerare già i vincoli della stampa 3D. Alcune buone pratiche includono:

Evitare pareti troppo sottili (generalmente sotto gli 0.8mm per FDM)
Considerare l’orientamento di stampa per minimizzare supporti
Suddividere oggetti grandi in componenti assemblabili
Prevedere tolleranze appropriate per parti mobili o incastri (0.1-0.2mm)

Il design per la stampa 3D richiede un approccio diverso rispetto alla modellazione per la visualizzazione o l’animazione. Ogni decisione presa in questa fase avrà impatto diretto sulla stampabilità e qualità dell’oggetto finale.

Verifica e riparazione della mesh

Prima di inviare un modello alla stampante, è essenziale verificare l’integrità della mesh. I problemi più comuni includono:

Fori e aperture: creano ambiguità su quale parte è interna o esterna.
Facce non manifold: spigoli condivisi da più di due facce, fisicamente impossibili da realizzare.
Normali invertite: causano confusione nel software di slicing sulla direzione di costruzione.
Intersezioni e sovrapposizioni: parti del modello che si intersecano in modo non realistico.

Numerosi software permettono di identificare e riparare automaticamente questi problemi. Strumenti come Netfabb, Meshmixer, o le funzionalità di riparazione integrate in software come Blender o Fusion 360 possono salvare ore di frustrazione e materiale sprecato.

Il processo di verifica e riparazione è come un controllo medico preventivo: meglio individuare e risolvere i problemi prima che causino complicazioni durante la “procedura” di stampa.

Ottimizzazione per la stampa

Oltre alla correttezza geometrica, altri fattori influenzano il successo della stampa:

Orientamento: posizionare il modello per minimizzare la necessità di supporti e ottimizzare la resistenza lungo le direzioni di stress.
Spessore delle pareti: assicurarsi che tutte le pareti siano sufficientemente spesse per la tecnologia di stampa utilizzata.
Supporti: generare strutture di supporto per parti a sbalzo con angoli superiori a 45° (varia in base alla tecnologia).
Risoluzione e dettaglio: bilanciare il livello di dettaglio con i tempi di stampa e le capacità della stampante.

Durante la preparazione dei file per stampa 3D, è fondamentale considerare anche le specifiche limitazioni della tecnologia utilizzata. Ad esempio:

La stampa FDM ha difficoltà con dettagli molto piccoli e richiede considerazione per la direzione di stratificazione.
La stampa SLA può realizzare dettagli più fini ma richiede attenzione al drenaggio della resina non polimerizzata.
La stampa SLS offre maggiore libertà geometrica ma può presentare sfide per il raffreddamento uniforme e la rimozione della polvere.

Un aspetto spesso trascurato è la scalatura e le unità di misura. Alcuni software esportano in millimetri, altri in pollici o unità arbitrarie. Verificare sempre che le dimensioni del modello

Best practices per l’ottimizzazione dei file 3D

Oltre alla corretta preparazione tecnica, esistono best practices che possono massimizzare le probabilità di successo nella stampa 3D.

Linee guida tecniche

Spessore minimo delle pareti: rispettare i limiti della tecnologia di stampa:
- FDM: minimo 0.8-1.2mm
- SLA/DLP: minimo 0.5-0.8mm
- SLS: minimo 0.7-1.0mm
Dettaglio e risoluzione ottimale: bilanciare il livello di dettaglio con i tempi di elaborazione:
- Evitare mesh eccessivamente dense dove non necessario
- Applicare maggiore densità poligonale solo nelle aree con dettagli critici
- Considerare la risoluzione della stampante (tipicamente 0.1-0.4mm per layer)
Considerazioni sui supporti: progettare pensando a minimizzare le strutture di supporto:
- Evitare angoli a sbalzo superiori a 45° quando possibile
- Orientare il modello per minimizzare le aree che richiedono supporto
- Progettare punti di contatto dei supporti in aree meno visibili
Riduzione del peso del file: ottimizzare i file per facilitarne la gestione:
- Applicare tecniche di decimazione controllata della mesh
- Utilizzare formati binari anziché ASCII
- Rimuovere geometrie interne non necessarie

Verifica pre-stampa

Prima di inviare un file alla stampante, è consigliabile eseguire una serie di controlli finali:

Checklist di controllo:
- Dimensioni corrette e unità di misura verificate
- Mesh impermeabile e manifold
- Spessori minimi rispettati
- Orientamento ottimale definito
- Supporti generati e verificati
Test di stampa virtuali:
- Utilizzare simulatori di stampa per prevedere problemi
- Verificare il comportamento del modello strato per strato
- Stimare tempi e materiali necessari
Strumenti di validazione:
- Utilizzare software specializzati come Netfabb o Meshmixer
- Verificare la presenza di errori non visibili a occhio nudo
- Testare l’integrità strutturale con strumenti di analisi

Una verifica accurata pre-stampa può risparmiare ore di tempo, materiale costoso e frustrazione, trasformando il processo di stampa 3D da tentativo incerto a procedura affidabile e prevedibile.

I file per stampa 3D rappresentano molto più che semplici contenitori di dati: sono il linguaggio che traduce la nostra creatività in oggetti tangibili. La comprensione dei diversi formati, delle loro caratteristiche e dei metodi di ottimizzazione è fondamentale per sfruttare appieno le potenzialità della stampa 3D.

Strumenti come SHOWin3D di Shin Software arricchiscono ulteriormente l’ecosistema, offrendo soluzioni avanzate per visualizzare, interagire e condividere modelli 3D prima della stampa fisica. Questa integrazione tra il mondo digitale e quello fisico apre nuove possibilità creative e produttive.

Che tu sia un hobbista alle prime armi o un professionista esperto, investire tempo nell’apprendimento delle migliori pratiche per la gestione dei file 3D ti ripagherà con stampe più precise, affidabili e di qualità superiore. Nel mondo della stampa 3D, come in molti altri ambiti, la preparazione è la chiave del successo.

Con strumenti sempre più accessibili e formati in continua evoluzione, il futuro della stampa 3D appare luminoso e ricco di possibilità. Il ponte tra immaginazione e realtà non è mai stato così solido e attraversabile.

Termini correlati

STL (Standard Tessellation Language) – Il formato più diffuso per la stampa 3D, basato su mesh triangolari.
G-code – Il linguaggio di istruzioni utilizzato dalle stampanti 3D per costruire gli oggetti strato dopo strato.
Watertight – Condizione di una mesh completamente chiusa, essenziale per una stampa 3D corretta.
Slicing – Il processo di suddivisione di un modello 3D in strati per generare il file G-code.
Manifold – Proprietà topologica di un modello 3D in cui ogni spigolo collega esattamente due facce, fondamentale per la stampabilità.
